Massekabel, fertig konfektioniert

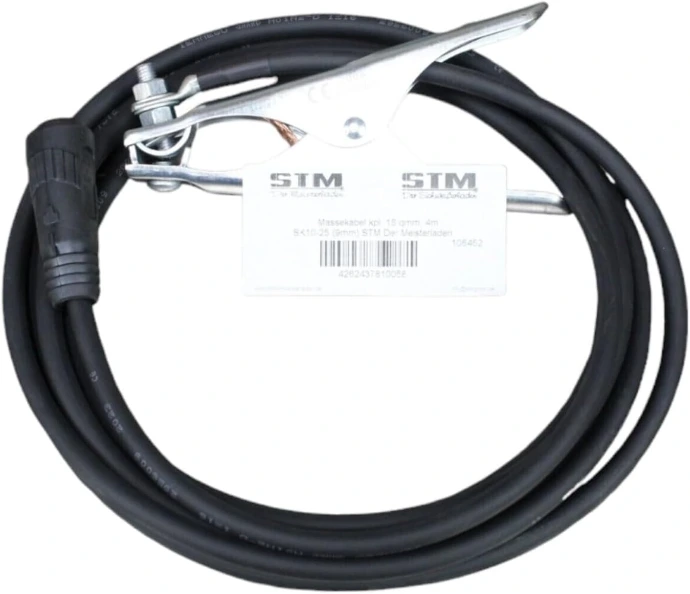

Massekabel, 16mm², SK25
Händlerangaben:
- HAR zertifiziert
- 4 m Länge
- H01N2-D gummiummantelt
- flexibel und langlebig
- in Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild

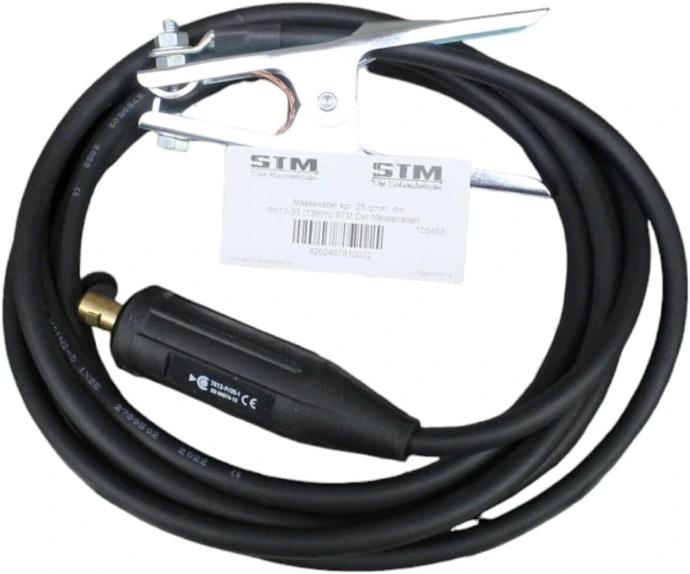

Massekabel, 25mm², SK25
Händlerangaben:
- HAR zertifiziert
- 4 m Länge
- H01N2-D gummiummantelt
- flexibel und langlebig
- in Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild
E-Handkabel, 25mm², SK50
Händlerangaben:
- HAR zertifiziert
- 4 m Länge
- H01N2-D gummiummantelt
- flexibel und langlebig
- in Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild
Massekabel, 35mm², SK50
Händlerangaben:
- HAR zertifiziert
- 4 m Länge
- H01N2-D gummiummantelt
- flexibel und langlebig
- in Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild

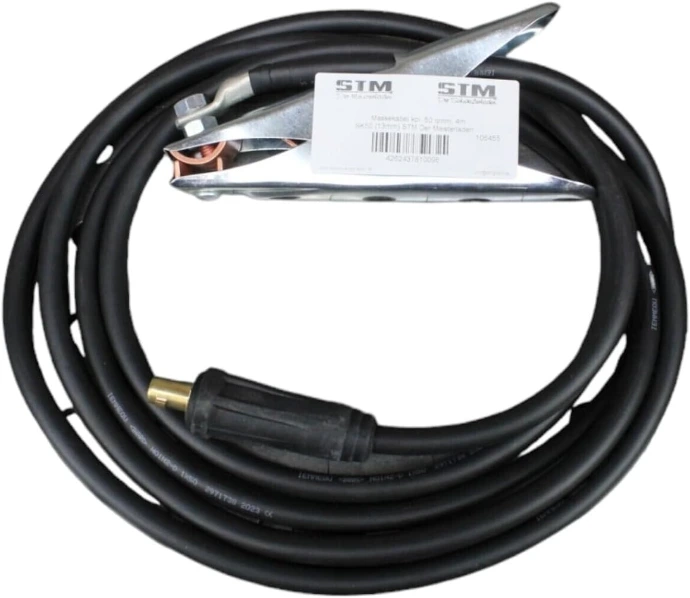

Massekabel, 50mm², SK50
Händlerangaben:
- HAR zertifiziert
- 4 m Länge
- H01N2-D gummiummantelt
- flexibel und langlebig
- in Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild

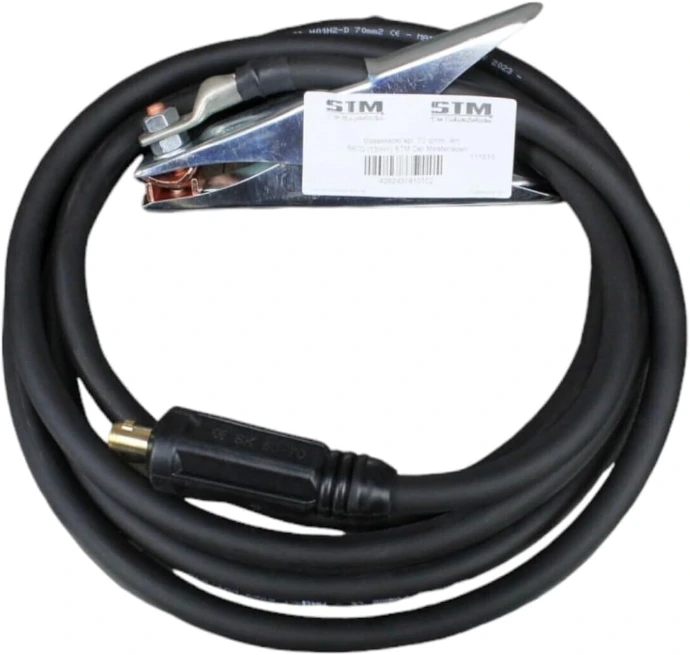

Massekabel, 70mm², SK50
Händlerangaben:
- HAR zertifiziert
- 4 m Länge
- H01N2-D gummiummantelt
- flexibel und langlebig
- in Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild
Was sind Massekabel?
Ein Massekabel verbindet das Schweißgerät mit dem Werkstück und schließt den Schweißstromkreis. Zusammen mit der Masseklemme sorgt es für eine zuverlässige Stromrückführung und einen stabilen Schweißprozess.
Worauf kommt es bei der Auswahl an?
Kabelquerschnitt (mm²): Ein größerer Querschnitt ermöglicht in der Regel höhere Stromstärken.
Strombelastbarkeit (Ampere): Das Kabel muss auf den Schweißstrom und die Einschaltdauer abgestimmt sein.
Kabellänge: Bei längeren Kabeln kann ein größerer Querschnitt erforderlich sein, um Spannungsverluste zu reduzieren.
Masseklemme: Sie sollte zum Kabel und zur benötigten Stromstärke passen und einen guten Kontakt zum Werkstück gewährleisten.
Anschlussstecker: Der Stecker muss mit dem Anschluss des Schweißgeräts kompatibel sein, beispielsweise SK 25 oder SK 35–50.
Welcher Kabelquerschnitt ist der richtige?
| Kabelquerschnitt | Richtwert bei ca. 40 % Einschaltdauer | Typischer Einsatzbereich |
|---|---|---|
| 16 mm² | ca. 150 A | Leichte Schweißarbeiten |
| 25 mm² | ca. 200 A | Kleine bis mittlere Schweißgeräte |
| 35 mm² | ca. 250 A | Mittlere bis höhere Schweißströme |
| 50 mm² | ca. 300 A | Höhere Stromstärken und häufige Nutzung |
| 70 mm² | ca. 380 A | Leistungsstarke Schweißgeräte |
| 95 mm² | ca. 465 A | Hohe Schweißströme und industrielle Anwendungen |
Hinweis: Die Amperewerte sind unverbindliche Richtwerte. Die tatsächliche Belastbarkeit hängt unter anderem von Kabellänge, Kabeltyp, Kühlung und Einschaltdauer ab. Maßgeblich sind die Herstellerangaben.
