Handschweißkabel, fertig konfektioniert

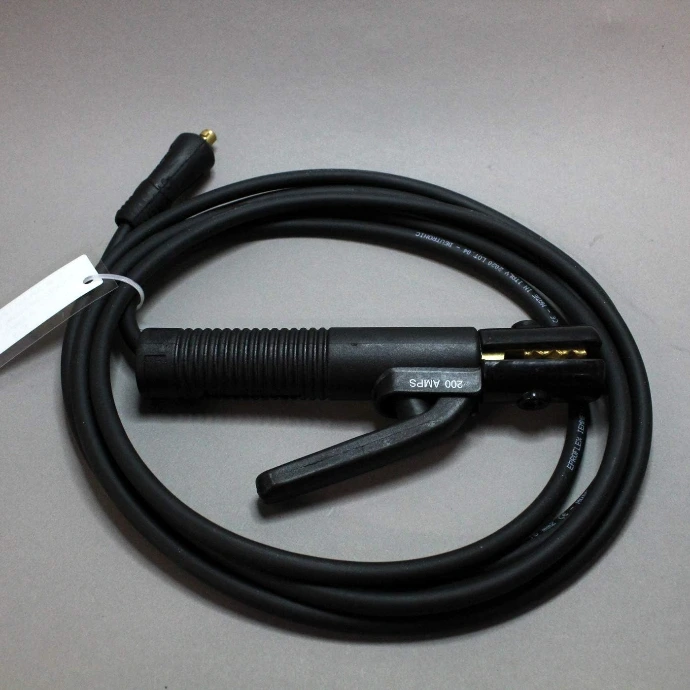

E-Handkabel, 16mm², SK25
Händlerangaben:
- Länge: 4m
- Elektrodenhalter bis 200A
- SK Stecker mit 9mm Dorn
- Kabel H01N2-D; HAR zertifiziert
- In Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild

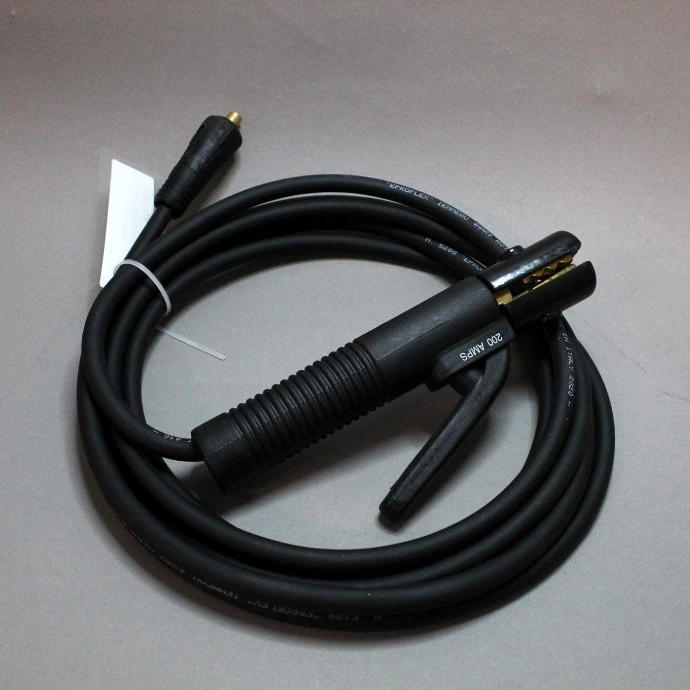

E-Handkabel, 25mm², SK25
Händlerangaben:
- Länge: 4m
- Elektrodenhalter bis 200A
- SK Stecker mit 9mm Dorn
- Kabel H01N2-D; HAR zertifiziert
- In Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild

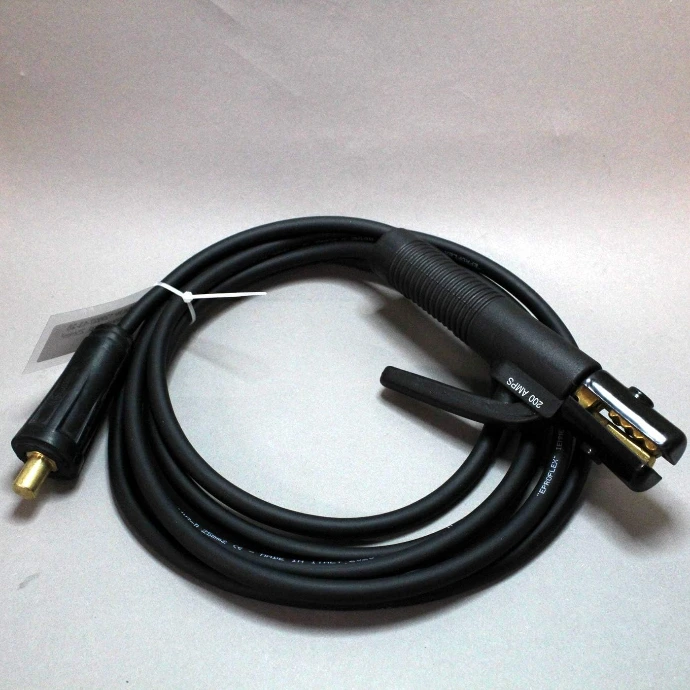

E-Handkabel, 25mm², SK50
Händlerangaben:
- Länge: 4m
- Elektrodenhalter bis 200A
- SK Stecker mit 13mm Dorn
- Kabel H01N2-D; HAR zertifiziert
- In Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild

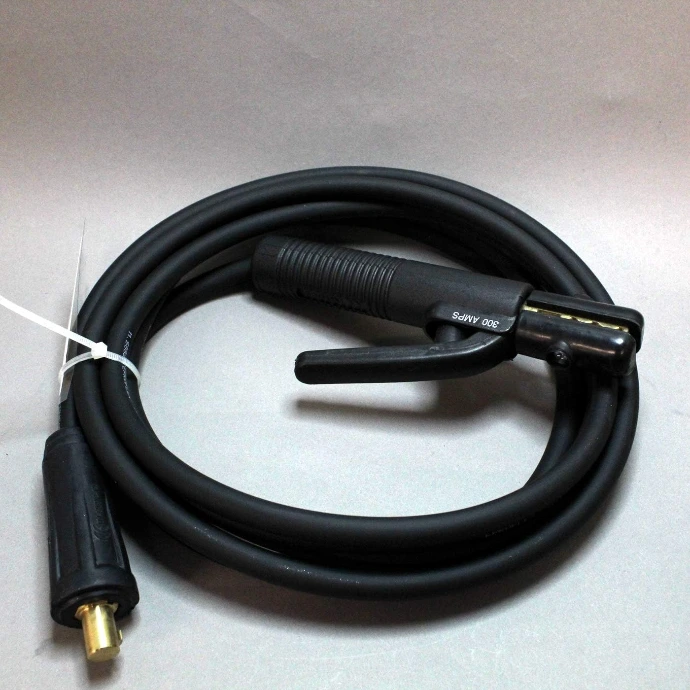

E-Handkabel, 35mm², SK50
Händlerangaben:
- Länge: 4m
- Elektrodenhalter bis 300A
- SK Stecker mit 13mm Dorn
- Kabel H01N2-D; HAR zertifiziert
- In Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild
E-Handkabel, 50mm², SK50
Händlerangaben:
- Länge: 4m
- Elektrodenhalter bis 400A
- SK Stecker mit 13mm Dorn
- Kabel H01N2-D; HAR zertifiziert
- In Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild

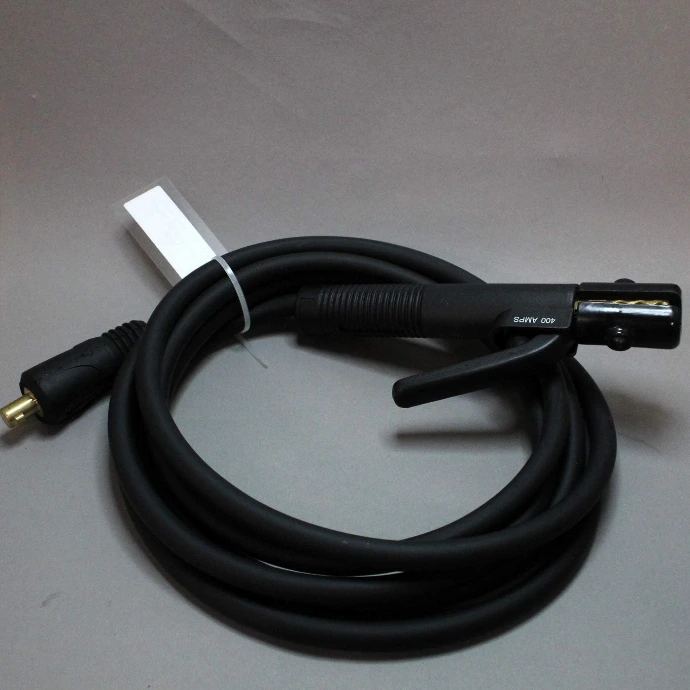

E-Handkabel, 70mm², SK50
Händlerangaben:
- Länge: 4m
- Elektrodenhalter bis 400A
- SK Stecker mit 13mm Dorn
- Kabel H01N2-D; HAR zertifiziert
- In Deutschland gefertigt
© STM Schweißtechnik Magdeburg GmbH, Symbolbild
Was sind Handschweißkabel?
Ein Handschweißkabel verbindet das Schweißgerät mit dem Elektrodenhalter und überträgt den Schweißstrom. Es ist ein wichtiger Bestandteil beim E-Hand-Schweißen und sorgt für eine zuverlässige Stromversorgung während des Schweißvorgangs.
Worauf kommt es bei der Auswahl an?
Kabelquerschnitt (mm²): Je größer der Querschnitt, desto höhere Ströme kann das Kabel in der Regel übertragen.
Strombelastbarkeit (Ampere): Das Kabel muss zur Schweißstromstärke und Einschaltdauer des Geräts passen.
Kabellänge: Bei längeren Kabeln kann ein größerer Querschnitt notwendig sein, um Spannungsverluste und Erwärmung zu reduzieren.
Elektrodenhalter: Muss zur gewünschten Stromstärke und zum Kabel passen.
Anschlussstecker: Der Stecker muss mit dem Anschluss des Schweißgeräts kompatibel sein.
Welcher Kabelquerschnitt ist der richtige?
| Kabelquerschnitt | Richtwert bei ca. 40 % Einschaltdauer | Typischer Einsatzbereich |
|---|---|---|
| 16 mm² | ca. 150 A | Leichte Schweißarbeiten |
| 25 mm² | ca. 200 A | Kleine bis mittlere Schweißgeräte |
| 35 mm² | ca. 250 A | Mittlere bis höhere Schweißströme |
| 50 mm² | ca. 300 A | Höhere Stromstärken und häufige Nutzung |
| 70 mm² | ca. 380 A | Leistungsstarke Schweißgeräte |
| 95 mm² | ca. 465 A | Hohe Schweißströme und industrielle Anwendungen |
Hinweis: Die Amperewerte sind unverbindliche Richtwerte. Die tatsächliche Belastbarkeit hängt unter anderem von Kabellänge, Kabeltyp, Kühlung und Einschaltdauer ab. Maßgeblich sind die Herstellerangaben.
